一、項目背景:
◆印刷電路板是電子電路中的一個非常重要的元件;
◆傳統對印刷電路板檢測的方法多為信號注入法、波形觀察法等多為接觸式檢測;
◆傳統方案檢測容易導致元件受損;
◆傳統檢測方案費時費力,造成費用偏高。
二、項目方案:
針對以上問題可利用紅外熱像儀對印刷電路板進行檢測,來對故障的電路進行熱成像對比,從而判斷故障部位,實現電路故障的快速檢測

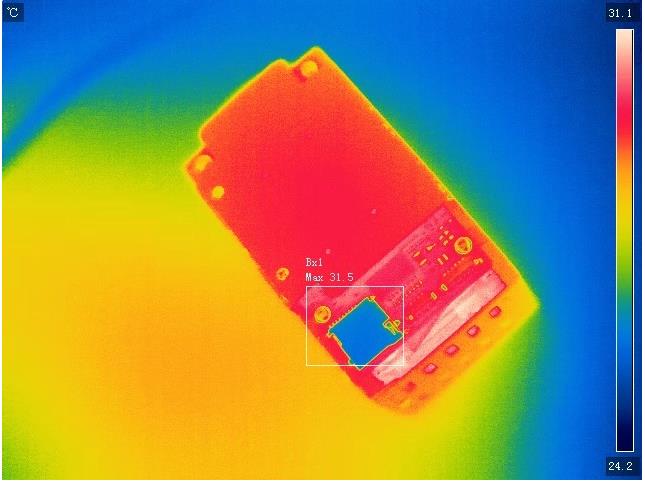

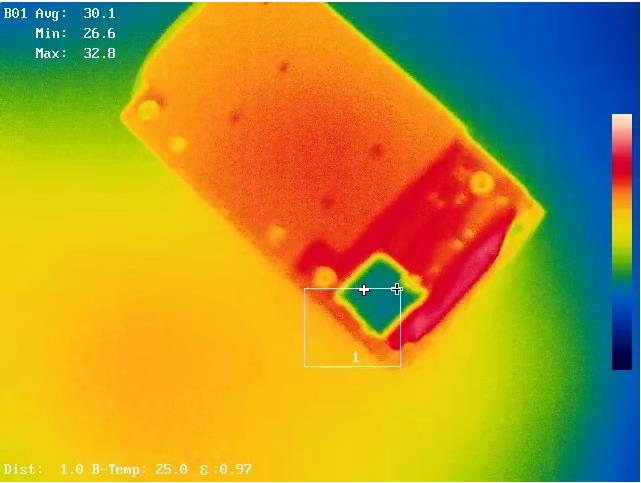

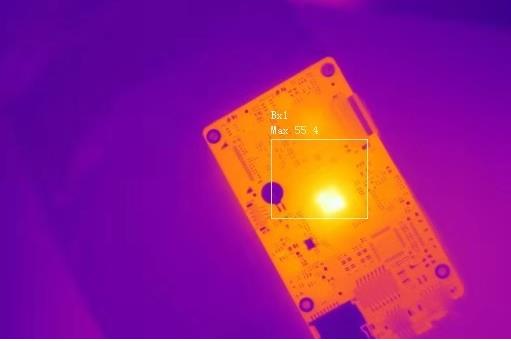

常見的電路板故障一般為短路、斷路或者接觸不良。短路時電路板電流較正常情況下大,因此對應元件有溫升,其紅外熱像圖較正常情況下有明顯異常;斷路或者接觸不良時,通過元件的電流值幾乎為零,此時,對應元件的溫度較正常工作時低,也能夠明顯的顯示在熱像圖中。因此,可根據以上原理非常方便的判斷出電路板的故障點
三、系統架構:

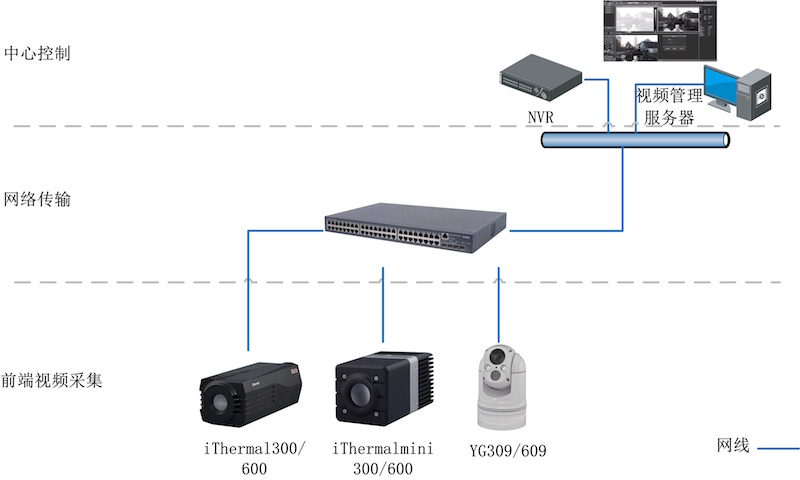

系統由前端雙波段攝像機,網絡傳輸和后端監控室組成。
系統特點:
(1)紅外熱成像測溫技術:
●非接觸實時在線測溫,
●支持測溫圖像事后分析
●全畫面準確測溫
●專業測溫鏡頭
(2)實時圖像監控

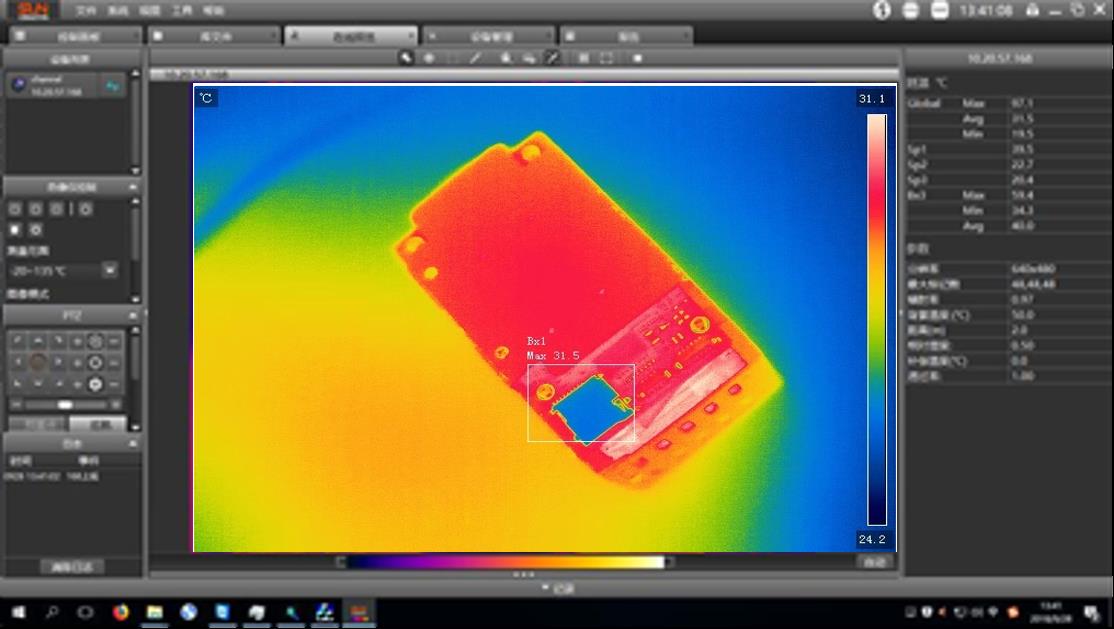

SUN系統軟件
●全實時圖像,圖像無延時
(3)系統集成方便
●系統支持二次開發
